DIY套件：

特點 : 尾翼由機身側邊延伸  前後長度只有45公分  需要極少安裝空間 .  由於採雙尾翼設計 ,   有效解決短尾翼強風或側風機子打轉的問題  , 也算一大突破。

組套件包含盤形發電機, 葉片, 機身, 尾翼和整流器.(不含立杆).

1.  盤形發電機 : 軸向磁通, 無刷, 無鐵蕊, 啟動非常容易.

2.  葉片 : 三片, 長32.6公分, 不銹鋼加烤漆 .  組成後迴轉直徑75公分.

3.  機身 : 電鍍鋼板外殼, 滾珠軸承, 鋁質固定座,  鋁材支杆接頭

4.  尾翼 : 直接由機側延伸 , 整部機子長度只有45公分 , 需要極少安裝空間.

5.  整流器 :  裝於機身內部, 採用蕭特基二極體, 壓降較小.

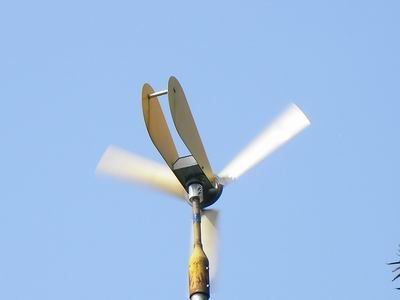

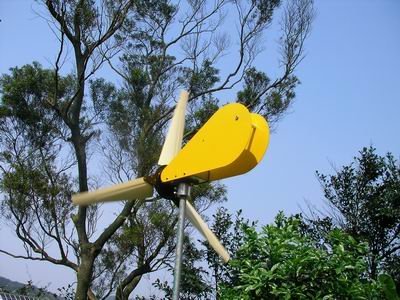

運轉實景

規格 :

1.      葉片迴轉直徑 : 75公分.

2.      啟動風速  < 2 m/s

3.      開始充電風速  < 2.5 m/s

4.      12 m/s 輸出 : 30w

5.      充電電壓 : 12v

6.      重量 : 3.3公斤

7.   長度 : 45公分.

安裝前準備事項 :

1.      引線 : 風力發電機接電瓶的導線.

2.      電瓶 : 12v

3.      地上支杆 : 21.5mm 外徑鍍鋅管.

風力發電機組裝順序 :

1.    外接風機引線, 紅色接正(+), 黑色接負(--).
2.    引線貫穿支桿 , 將機座固定於21.5mm支桿.
3.    接好系統接線 如充電控制器, 電瓶…….
4.    將葉片鎖在發電盤三角形左側二螺絲孔. 葉片凹面迎風.

5.   豎起支架 開始運作.

注意事項:

1.      風力發電機架設於前後左右10公尺沒有遮蔽的空間.

2.      拉纜繩固定支桿.

3.      超過30米秒風速請取下葉片.

安裝時間小於20分鐘.

任何問題或對這個套件有興趣 歡迎來email.

gnlt.tseng@yahoo.com.tw  或 t142208@gmail.com

資料來源：http://tw.myblog.yahoo.com/alt-energe/article?mid=950&prev=1842&next=921&l=f&fid=17
